真空貼合装置(OCR方式)

スマートフォン、タブレットPCのパネル組立装置です。LCD基板にカバーガラス、スイッチ基板、3D基板等を貼り合せます。UV硬化樹脂を塗布し、真空雰囲気で無気泡の貼り合せをします。その後、アライメントステージでCCDカメラを使い画像処理アライメントをし、位置合せ完了後にスポットUVで仮固定をします。本装置は一連の工程を高速連続動作で行うためのものです。

装置タイプ ライン構成で以下の方式に大別されます。

インデックスタイプ
一連の組立工程をインデックス方式で行います。
インラインタイプ
一連の組立工程をインライン方式で行います。

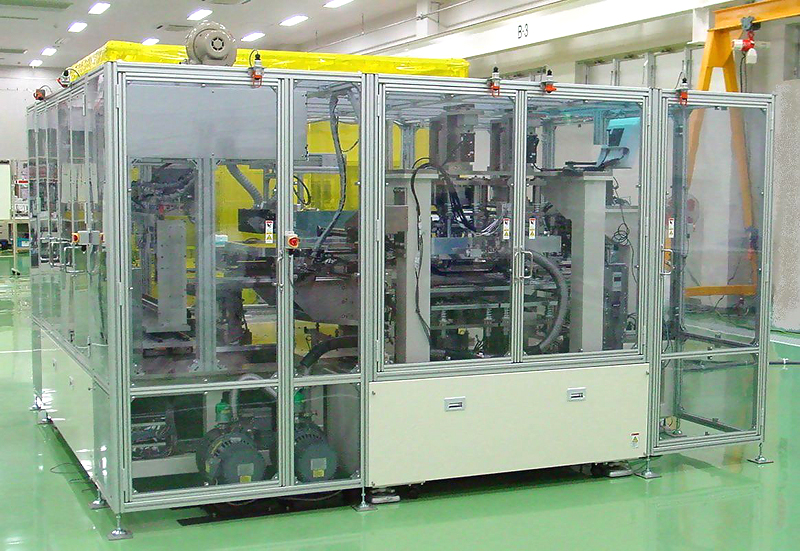

装置画像

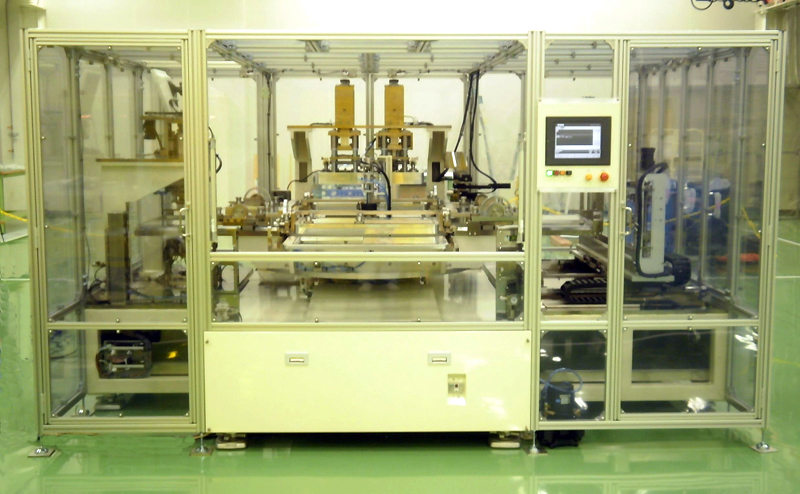

真空貼合装置(OCR方式)1

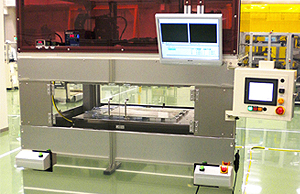

真空貼合装置(OCR方式)2

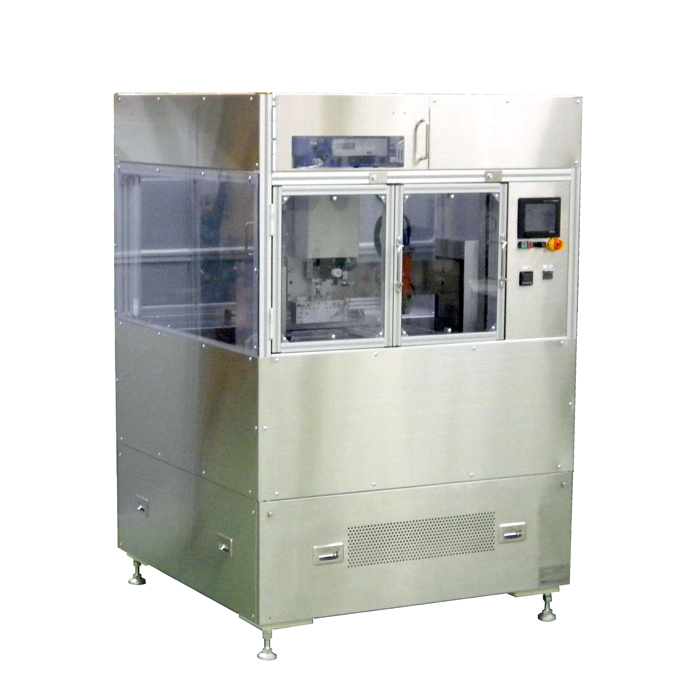

真空貼合装置(OCR方式)3

※画像をクリックすると拡大画像がご覧いただけます。

GO TOP

樹脂塗布装置

スマートフォン、タブレットPCのパネル組立装置用UV硬化樹脂塗布装置です。
LCD基板、カバーガラス、スイッチ基板、3D基板等に樹脂塗布します。
様々な形態のパネルに対し、最適な塗布方法を選定し、無気泡、高精度の樹脂塗布を実現します。

装置構成

ダムディスペンサー
ダム塗布用のUV樹脂塗布機です。
フィルディスペンサー
フィル塗布用でフラットノズル、コーター方式ノズル等のバリエーションがあります。
スポットUV照射機
UV樹脂を目標粘度にするためのスポットUVでパネルの種類により使い分けをします。
塗布ハンドラー
ダムディスペンサー、フィルディスペンサー、スポットUV等を搭載し、高速、高精度で塗布するためのハンドラーです。
装置画像

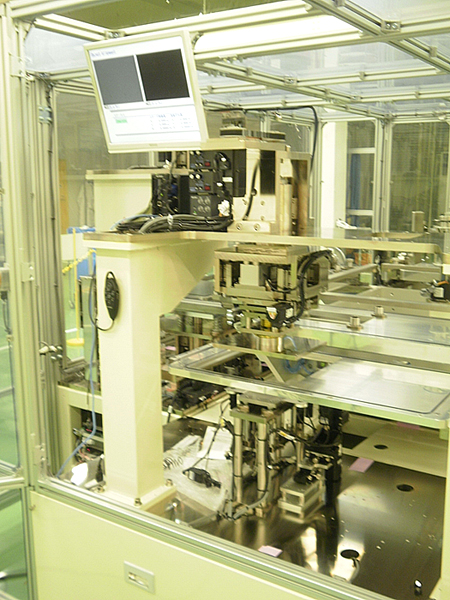

樹脂塗布装置1

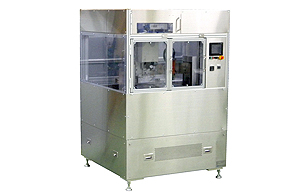

樹脂塗布装置2

※画像をクリックすると拡大画像がご覧いただけます。

GO TOP

真空貼り合せ装置

スマートフォン、タブレットPCのパネル組立装置で、LCD基板にカバーガラス、スイッチ基板、3D基板等を真空中で貼り合せます。パネルのタイプ、生産形態により方式が異なります。

装置タイプ 基板の供給方法により下記の方式があります。

基板反転方式
基板セット後に一方の基板を反転し、真空チャンバー内で貼合する方式です。
プレス方式
上下ステージにそれぞれ上下基板をセットし、上下動作で貼合します。

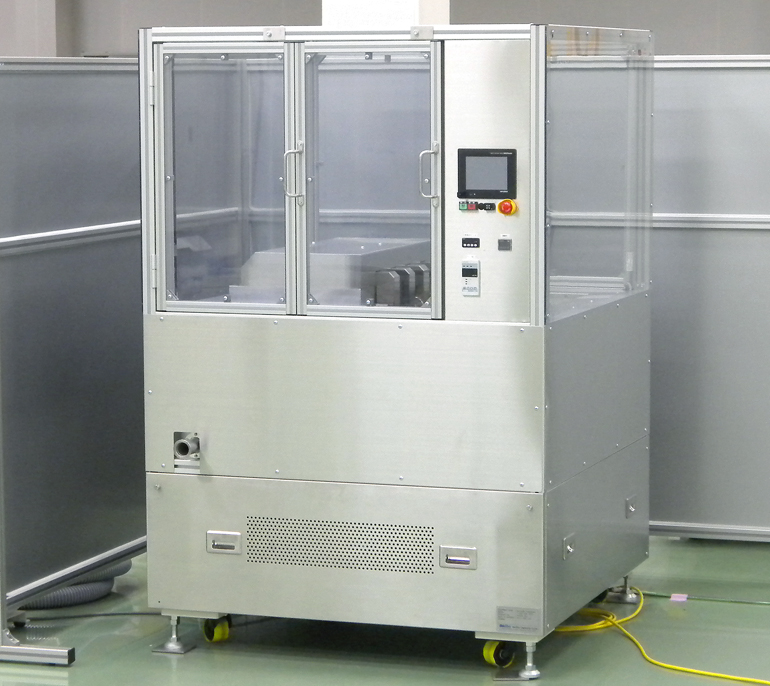

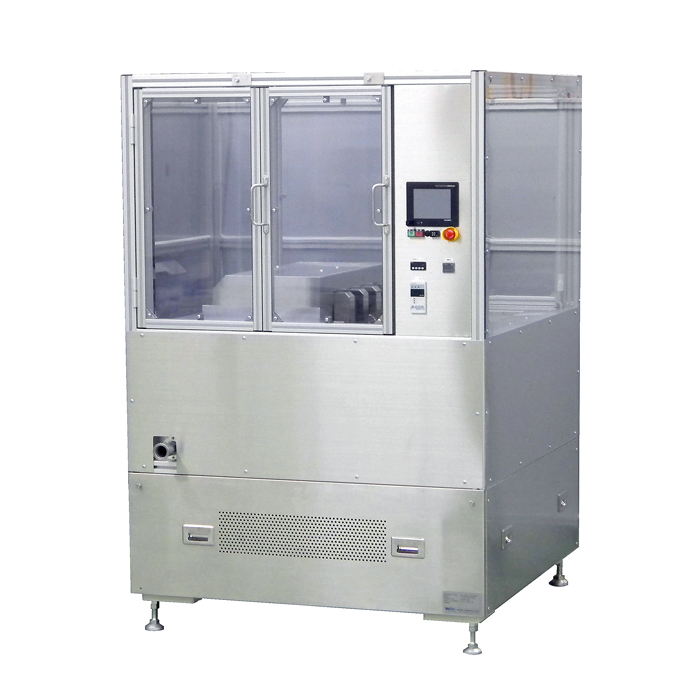

装置画像

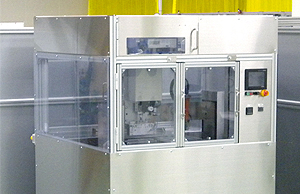

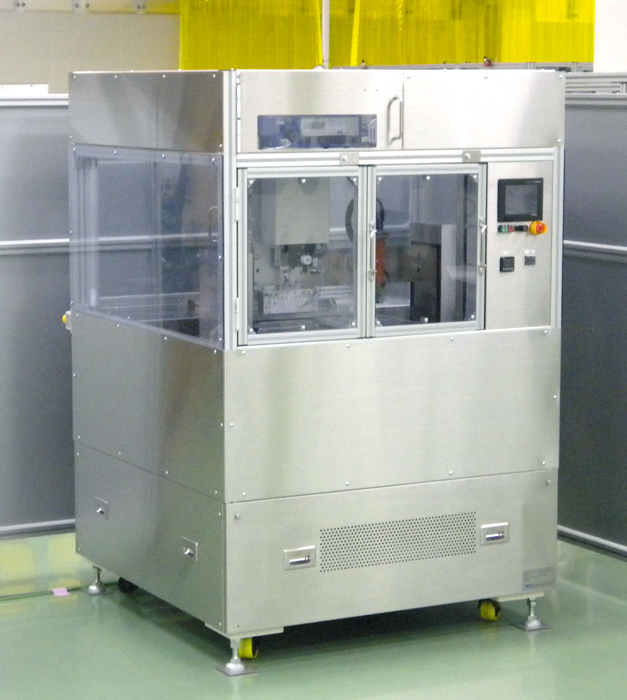

真空貼り合せ装置1

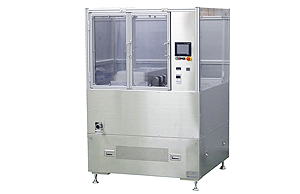

真空貼り合せ装置2

※画像をクリックすると拡大画像がご覧いただけます。

GO TOP

アライメント装置

スマートフォン、タブレットPCのパネル組立で、貼合したパネルのアライメントマークをCCDカメラで撮像し、X-Y-θ補正を行います。ギャップ調整はロードセルで荷重管理をしながら、Z軸方向の精度出しをします。位置決め後、スポットUVにて仮固定を行います。

装置構成

撮像用CCD/照明ユニット
アライメントマーク・RGB・パネル外形撮像用です。
アライメントステージ
X-Y-θ軸と、ロードセルに連動したZ軸で構成されます。
スポットUV
アライメント後の仮固定を行ないます。

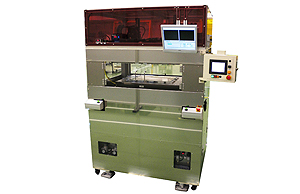

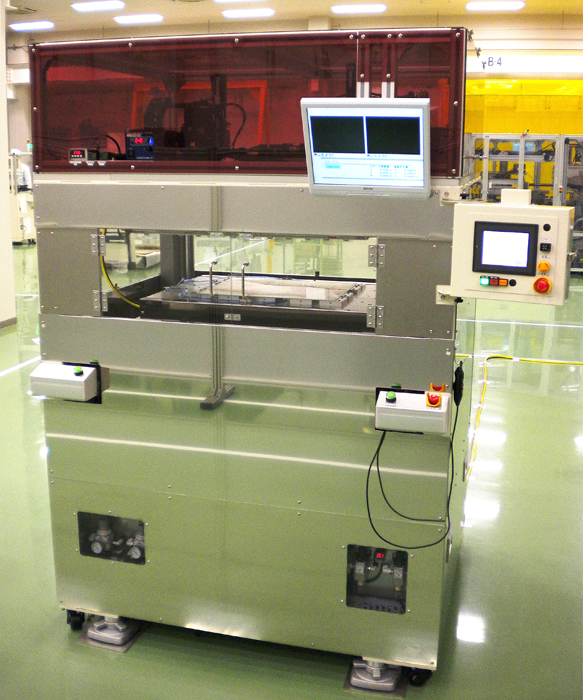

装置画像

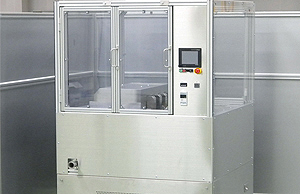

アライメント装置1

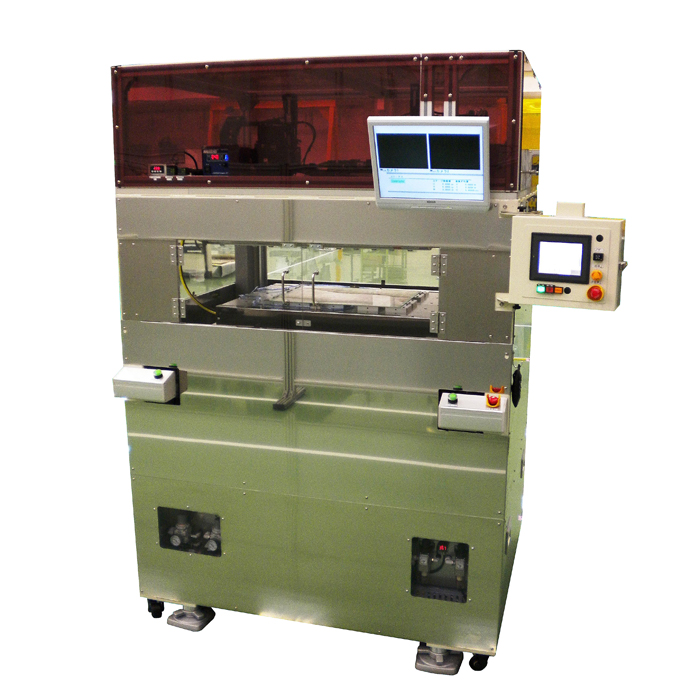

アライメント装置2

※画像をクリックすると拡大画像がご覧いただけます。

GO TOP

UV照射装置

スマートフォン、タブレットPCのパネル組立後のUV照射装置です。
関連した装置構成によりカスタム対応が可能です。

装置構成

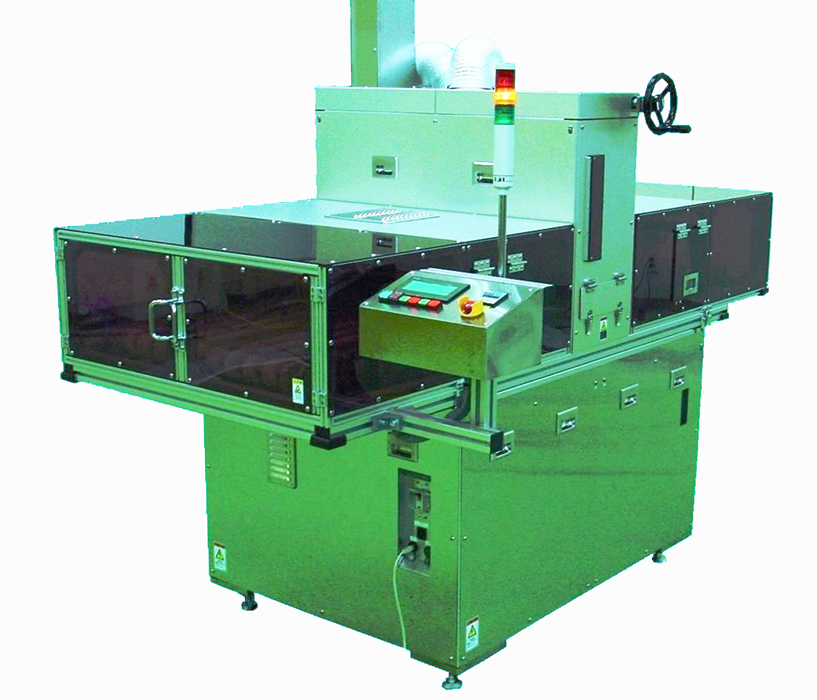

コンベア方式
生産ライン中に組み込み、連続運転が可能です。
枚葉方式
バッチ処理で、UV照射を特殊な方向から行なうことが可能です。

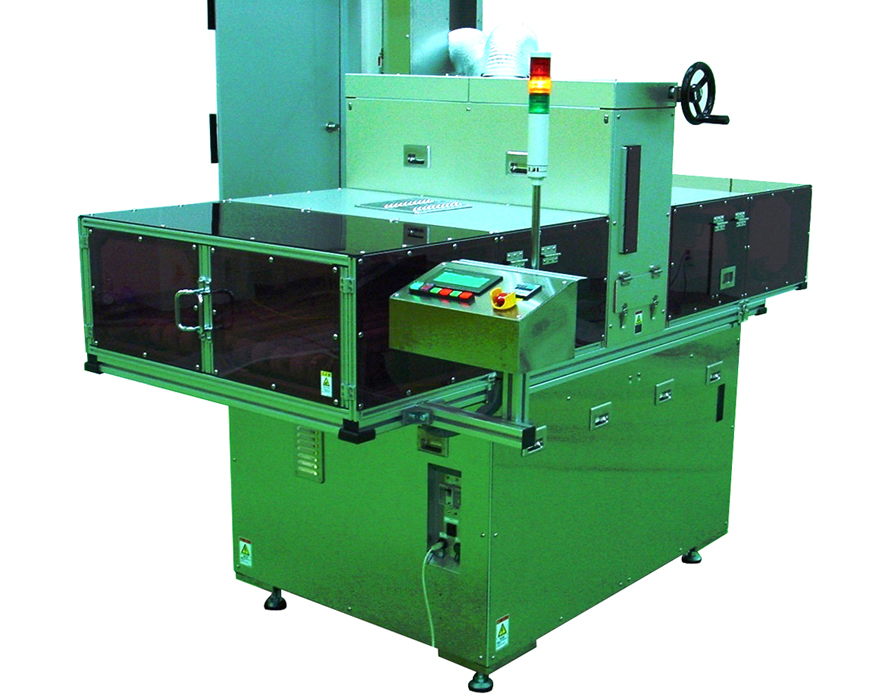

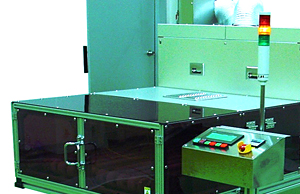

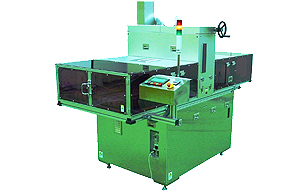

装置画像
UV照射装置1
UV照射装置2

※画像をクリックすると拡大画像がご覧いただけます。
